3dmax制作籃球場建模教程

來源：未知 | 責任編輯：比巴卜 | 發布時間： 2017-08-16 10:24 | 瀏覽量：

本節匯寶盆為大家帶來的是：3dmax制作籃球場建模教程
用3dmax制作一個籃球場教程，詳細的3dmax教程免費分享，歡迎大家一起交流分享。

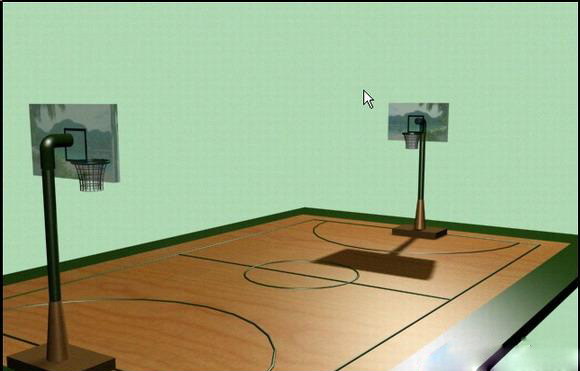

先看一下效果：

制作過程：

整個籃球場的制作分為兩大部分：一部分是先來制作籃球場的場地，保存成一個模塊；另一部分是制作籃球架，然后把“籃球場”合并進來。最后是材質的編輯。

一、首先來制作籃球場的場地。

1、單擊文件下的“重設”命令，重新設置系統。選擇“創建”按鈕，進入創建命令面板，點擊“幾何體”按鈕，選擇“方體”按鈕，在頂部視圖中創建一個長方體作為地面，參數設置長度為200，寬度為125，高度為3，如圖1所示：

效果圖1

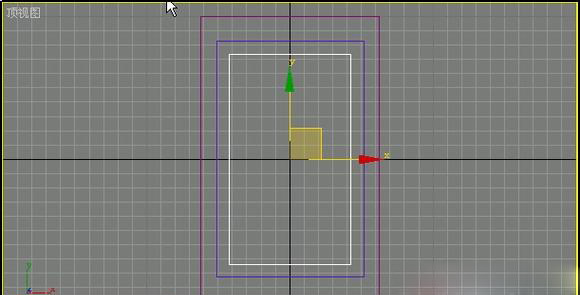

2、在創建命令面板中，單擊“平面”按鈕，在頂視圖中創建一個平面，作為籃球場，參數設置長度為165，寬度為103；接著在創建命令面板中，點擊“圖形”按鈕，進入圖形創建面板，單擊“矩形”按鈕，在頂視圖中創建一個矩形作為籃球場的邊線，參數設置長度為147，寬度為85，如圖2所示：

效果圖2

3、選中邊線，然后選擇“修改”按鈕，進入修改命令免辦，在“渲染性”卷展覽中，單擊“可以渲染”選項，設置其厚度為0.5，接著激活透視圖，單擊工具欄中的“快速渲染”按鈕，效果如圖3所示：

效果圖3

4、在創建命令面板中單擊“線”按鈕，在頂部視圖中創建一個劃分長方形的中線，做為籃球場的中線；然后在創建命令面板中單擊“圓形”按鈕，在頂部視圖的橫線上中創建一個半徑為15的圓形，如圖4所示：

效果圖4

5、用同樣的方法在頂部視圖長方形的一側的創建一個圓形，然后選中圓形，單擊鼠標右鍵，在彈出的快捷菜單中選擇“轉換為可編輯樣條曲線”命令；接著選擇工具箱中的“修改”按鈕，進入修改命令面板，單擊“選擇”卷展欄中的“線段”按鈕，按住Shift鍵，選中圓形的下半部分線段，再按Delete鍵將其刪除，如圖5所示：

效果圖5

6、選中這個半圓，單擊工具欄中的“鏡像”按鈕，在隨后彈出的對話框中設置鏡像軸為Y，然后調整到合適的位置，這樣，籃球場地建模就算完成了，如圖6所示：

效果圖6

二、下面就開始制作籃球架。

1、首先重設系統，然后單擊“創建”按鈕，進入創建命令面板；然后選擇“幾何體”按鈕，點擊“方體”按鈕，在頂部視圖中創建一個方體作為籃球框的底座，設置參數長度為50，寬度為80，高度為10，如圖7所示：

效果圖7

2、然后在創建命令面板中單擊“圓柱”按鈕，在頂部視圖中創建一個圓柱體，參數設置半徑為15，高度為80；接著選中圓柱體，單擊“修改”按鈕，進入修改命令面板，單擊“編輯集列表”下拉列表中的“錐化”命令，在“緩沖參數”卷展欄中設置“錐化率”中的“數量”為0.5，設置完畢后，效果如圖8所示：

效果圖8

3、接下來在創建命令面板中單擊“圓柱”按鈕，在頂部視圖中創建一個圓柱體，參數設置半徑為7，高度為160；然后再選擇“創建”按鈕，進入創建命令面板，單擊“圖形”按鈕，選擇“線”按鈕，在左視圖中創建一個如圖9所示的線形

效果圖9

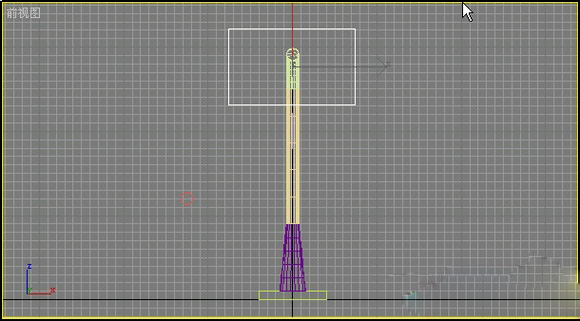

5、接著制作籃球板。單擊“創建”按鈕，進入創建命令面板；然后選擇“幾何體”按鈕，點擊“方體”按鈕，在頂部視圖中創建一個方體作為籃球框的底座，設置參數長度為90，寬度為150，高度為10，如圖11所示：

效果圖11

6、在創建命令面板中單擊“圖形”按鈕，選擇“矩形”按鈕，在正面視圖中創建一個矩形；然后單擊工具欄中的“修改”按鈕，進入修改命令面板，選擇“編輯集列表”下拉列表中的“編輯樣條曲線”命令，點擊“樣條曲線”按鈕，在“幾何體”卷展欄中，選擇“輪廓”按鈕，再其右邊的填寫框中設置數值為-3；接著在修改命令面板中單擊“編輯集列表”下拉列表中的“拉伸”命令，設置“數值”為0.5，此時圖形效果如圖12所示：

效果圖12

7、制作球網。單擊“創建”按鈕，進入創建命令面板；然后選擇“幾何體”按鈕，點擊“圓管”按鈕，在頂部視圖中創建一個圓管作為球網，設置參數半徑1為15，半徑2為20，高度為50；然后選擇“修改”按鈕，進入修改命令面板，單擊“編輯集列表”下拉列表中的“錐化”命令，在“緩沖參數”卷展欄中設置“錐化率”中的“數量”為0.43，彎曲為-0.59，設置完畢后，效果如圖13所示：

效果圖13

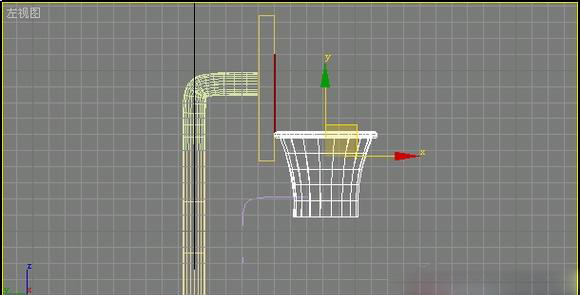

8、組裝籃球框，在創建命令面板中單擊“圓環”按鈕，在頂部視圖中創建一個圓環，參數設置半徑1為22，半徑2為2，然后把他們移動到合適的位置，如圖14所示。

效果圖14

這樣籃球場整個建模就算完成了。效果如圖15所示：

效果圖15

三、最后就是場地和籃球架、籃球框的材質的編輯。

1、場地材質的編輯。

選擇“材質編輯器”按鈕，打開“材質編輯器”窗口，選擇一個樣本球，在“膠性基本參數”卷展欄中單擊“表面色”右邊的按鈕，在隨后彈出的對話框中選擇一幅木地板貼圖；選中地面，單擊材質編輯器窗口中的“將材質賦予物體”按鈕，這樣地面的材質就算完成。

2、籃球架和籃球框的材質編輯。

選擇“材質編輯器”按鈕，打開“材質編輯器”窗口，選擇一個樣本球，在“膠性基本參數”卷展欄中單擊“陰影色”右邊的色塊，在隨后彈出的窗口中參數設置紅色為7，綠色為49，藍色為20；再點擊“表面色”右邊的色塊，參數設置紅色為29，綠色為69，藍色為40；選擇“表面色”右邊的色塊，參數設置紅色為216，綠色為220，藍色為220；設置高光強度為30，光澤度為100，自發光為20，不透明度為60。

接著選擇“表面色”右邊的按鈕，在隨后彈出的對話框中選擇一幅漂亮的貼圖，選中籃板，單擊材質編輯器窗口中的“將材質賦予物體”按鈕，將材質賦予籃板。

下面在“材質編輯器”窗口中再選擇一個樣本球，在“著色基本參數”卷展欄中選中“線框”復選框，選中籃球網，然后單擊材質編輯器窗口中的“將材質賦予物體”按鈕，將材質賦予籃網。

3、點擊“文件”下拉菜單中的“合并”命令，導入剛才制作的那個籃球場，并調整到合適的位置，然后復制另一個籃球架和籃球框。

4、最后再創建命令面板中單擊“創建”燈光按鈕，單擊“泛光燈”按鈕，在頂視圖中創建兩條泛光燈。點擊“渲染性”下拉菜單中的環境命令，在隨后彈出的對話框中單擊顏色設置按鈕，設置為淡綠色；激活透視圖，單擊工具欄中的“快速渲染”，最終一個漂亮的的籃球場就制作完成了，效果如圖16所示：
