SKETCHUP 線的繪制
本節匯寶盆為大家?guī)淼氖牵?a href="http://m.mp636.cn/special/sketchupjc/">sketchup教程分享線的繪制。
讓我們開始模型繪制吧！從[文件]菜單中選取[新建]，或由[標準]工具條上選取[新建]鈕，開啟新的作圖窗口。將視景設為[全視圖]，從[繪圖]工具條上點選[線]工具按鈕。
鼠標指標會變成鉛筆形狀。
點取座標軸下方抓取一點，稍微移動指標一下，可以看到描繪的線在藍色軸前面。
將[線]工具向右移動，點取第二點，產生了線。(點選[線]工具，按著鼠標拖曳同樣也可以繪制線)。如下列般產生了黑色的線：
線的粗細可以調整。從[查看]菜單中選取[使用者設定]，在顯示的[使用者設定]對話框的[彩現]標簽的[邊線]欄中，點選[顯示外廓線](打勾)，在其右側框中輸入數值指定線的粗細。
在剛在繪制的線終點上放置指標，會顯示[端點]的選取提示，[選取提示]可以在素描(SketchUp)作業上幫助使用者辨識模型幾何特征或參考點，是SketchUp所顯示作圖上的提示。
再畫另一條線。畫完第一條線後，[線]工具的預設設定是連接第一條線繼續畫第二條線，但我們并不要連接而是要畫另一條線，按一下[Esc]鍵，暫時解除[線]工具。
在作圖窗口第一條線前面附近再度點取，這次畫一條與紅色軸平行的線，抓取著起點，平行紅色軸移動指標，請先不要點取線的終點。

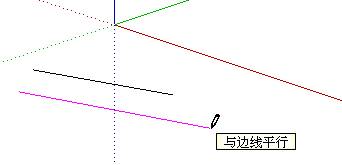

線 會變成紅色，并顯示[在軸上]之選取提示，這個對于想要繪制正確模型有相當大的幫助，是非常強的功能。在點取線的終點前，請試著稍微移動線，注意線會變成 黑色，現在移動指標讓這條線與第一條線平行，線會變成粉紅色，表示與第一條線平行的[與邊線平行]的選取提示會顯示出來：
這個例子說明SketchUp如何在作圖中掌握使用者的動作，預告當時的新信息，讓你能使用2D鼠標與屏幕界面繪制3D的線。
將線連接起來是制作面最簡單的方法。下一個教學課程是以這里所學的為基礎學習[面的繪制]。
-
