SKETCHUP制作具有從屬性的組件
本節匯寶盆繼續為大家帶來的是sketchup教程：學習制作具有從屬性的組件。
在老虎窗制作的sketchup教程中，我們已經制作了單一老虎窗，在經由sketchup教程制作成的房子上，需要幾個與這個同型式與尺寸的老虎窗，取代手作業需要制作好幾次相同老虎窗的作業，我們制作可以重復利用的組件。
開啟之前sketchup教程所完成的模型文件[House1.skp]。(如果沒有此文件，可使用在[Tutorial]文件夾下的模型文件[Tutorial0.skp]來代替，今后也會經常使用此文件夾中的許多模型文件。)
使用[選取]工具，選取構成老虎窗的所有幾何物件(包含線、面)。
要 選取線時，將模型顯示設為[框線]模型即可簡單進行。但是選取面時，在[框線]模式無法進行，必須先將模型顯示模式切換成[隱藏線]模式或[產生陰影]模 式。選取時要注意不要選取與老虎窗無關系的面或線，除了[框線]模式外，也可以使用[轉動]工具旋轉模型，以便于幾何體的選取。選取所有幾何體后，點取 [標準]工具欄下[編輯]菜單下的[制作組件]工具。
[制作組件]對話框會顯示出來。
在[名稱]欄中輸入[Dormer]，點取[插入]欄的[與紅/綠面一致]核選框(打勾)，此核選框打勾后，當插入老虎窗時，老虎窗的紅/綠平面會與你所選取的面一致。
注意：如果此選項未選取(打勾)，組件的紅/綠面將會與模型的紅/綠面對齊來插入。
在[插入]欄的[配置面]中選取[傾斜]，這個意味組件的紅/綠面將可以配置在傾斜面上(未對齊目前的座標軸)。接著點取[具有開口部]核選框(打勾)，這樣組件插入部份(在這里指定老虎窗與屋頂的邊界線)就會產生開口部。
點取[確定]老虎窗的組件(Dormer)會被新增到組件瀏覽器上。
現在我們已經做好新增老虎窗到模型文件中的準備，選取組件瀏覽器中的[Dormer]拖曳到作圖視窗上，將老虎窗的插入點移到屋頂上欲插入的任意點，老虎窗即被插入。
注意：除非在[制作組件]對話框中的[指定原點]選項特別指定原點，否則組件精靈將會自動配置插入點到新組件上。
現在插入的老虎窗以組件形式，顯示黃色的選取框。

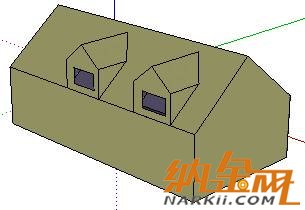

將顯示模式改為[產生陰影]，因在制作組件時選取了[具有開口部]選項，所以房子屋頂配置老虎窗的部份會透空。
有關組件詳細說明，請參考組件的制作。
-
