ZBrush制作鏤空效果

來源：納金網 | 責任編輯：master、lin | 發布時間： 2017-08-23 10:12 | 瀏覽量：

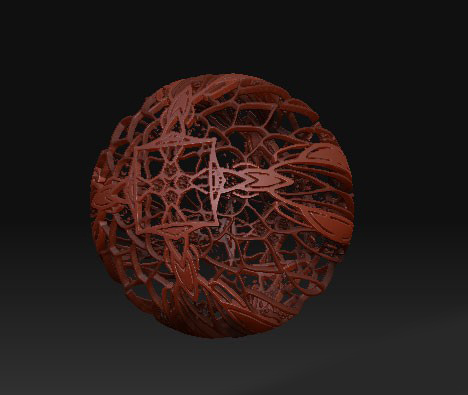

思路分析和準備先觀察圖1模型，模型外形是有規律的鏤空效果。制作如此復雜的模型，不是傳統方法所能勝任的。假如我們通過遮罩將一個球體
需要鏤空的地方去掉，再為其增加厚度，球體就可以變成復雜的鏤空球體。而ZBrush的自定義遮罩形狀和ZBrush新加的功能Subtool中的Extract功
能制作有厚度的鏤空球體為此方法提供了實際操作的可能。總結簡單思路如下（圖2）：

圖2

二.制作過程和技巧1.ZBrush中的標準幾何體是參數化物體，而參數化物體是不能用Subtool下的Extract命令的，所以要先將參數化物體進行轉換。選擇Tool>Sphere3D, 在ZBrush中建立一個球體。點擊Tool>Make Polymesh3D將參數化球體轉化為Polymesh球體以便進行Extract命令。如圖3所示。

圖3-1

圖3-2

圖3-3

為做出更多細節，增大球體的細分。l 點擊Tool>Geometry>Divide將球體增加到第四級細分（此步驟按讀者電腦配置而定，越高越好）。如圖4所示。

圖4

2.假如確定了遮罩形狀，用按住Ctrl鍵拖動的方法建立遮罩，遮罩在球體上的分布不能達到我們的需要，因為遮罩不能精確的定位。如圖5所示。

圖5

而貼圖因為有UV分布的關系可以在模型上精確的分布，我們能否利用貼圖的精確定位的能力來決定遮罩的分布呢，答案是肯定的。在Tool>Masking下的Mask By Intensity命令可以按照貼圖灰度的強度控制遮罩的分布。l 點擊Texture>Import或點擊如圖位置將素材圖片AsileFX_Alpha_0329導入。如圖6所示。

圖6-1

圖6-2

旋轉視圖觀察發現貼圖的分布并不想我們想象中的完美，兩邊更有極點，如圖7，這是UV的分布問題，只要調整UV的分布即可。

圖7

點擊Tool> Geometry>Lower Res降低球體細分至第一級，選擇Tool>Texture>Uvp將球體的UV分布調節成展平式分布，使貼圖的分布達到較為滿意的效果。如圖8所示。

圖8-1

圖8-2

注：1.只有在最低細分下才可以調節UV的分布方式，否則將會有如下提示。

圖9

2.Tool>Texture下有幾種UV的分布方式，計算模式各有優缺點，選擇時按情況而定。 l返回球體第四級細分，點Tool>Masking>Mask By Intensity選項，使遮罩按照貼圖的灰度分布。

圖1
在Texture菜單下選擇Texture off,或者在如圖所示位置選擇，去掉貼圖，發現遮罩遮住貼圖的黑色部分與我們需要的相反，按住Ctrl鍵左鍵單擊視圖使遮罩反向，達到我們要求的遮罩。如圖11所示。

圖11-1

圖11-2

圖11-3
3.接下來就可以利用Extract命令產生新的鏤空物體。 l 單擊Tool>Subtool>Extract，按照球體的遮罩產生帶有一定厚度的新物體，并在Subtool里產生新的一層，如圖12所示。

圖12-1

圖12-2

關閉球體的顯示，就可以看到球體的鏤空效果了。 l 4.鏤空球體的邊緣不是很圓滑，這是因為貼圖的質量和球體的細分不足，只要進行一下平滑，即可達到我們想要的效果，如圖13。

圖13

選擇Tool>Deformation>Smooth，選擇XYZ將其值調至100。如圖14所示。

圖14

注：鏤空球體平滑次數可視情況而定，制作出的邊緣平滑度也和細分有關，細分越高初始的邊緣也越光滑。 l5.使用同樣的方法利用圖AsileFX_Alpha_0347再建立另一個不同花紋的鏤空球體。如圖15所示。

圖15

只關閉球體顯示后發現兩個鏤空球體一樣的，如圖16，不符合我們的要求。我們可以利用Deformation調整兩個鏤空球體的空間關系來達到我們所要求的效果。

圖16

選擇第二次建立的鏤空球體層（選擇那一層樓空球體操作可按照個人喜好），選擇Tool>Deformation>Size，選擇XYZ將其值調至-20。兩個樓空球體變得一大一小。l 觀察發現因為貼圖在球體中間難免有拉伸，造成鏤空效果在中間比較簡單，為保證其藝術效果，可以將鏤空球體稍微建議旋轉加以旋轉，使整體復雜感增強。l選擇第二次建立的鏤空球體層（選擇那一層樓空球體操作可按照個人喜好），選擇Tool>Deformation>Rotate，選擇XY將其值調至90。如圖17。
