如何使用Maya的節點連接來制作山楂材質
本節匯寶盆為大家帶來的是：如何使用Maya的節點連接來制作山楂材質
本教程將通過一個復雜材質的制作，具體講解如何使用Maya的節點連接來制作材質。本教程對于手繪能力不是很好的同學也是個不錯的學習機會哦。
本案例的大致分為以下幾步：
1.創建模型
2.創建燈光
3.制作桌面與墻壁的材質
4.制作山楂表面的斑點
5.制作山楂表面的霜狀材質
6.制作山楂表面及斑點的凹凸效果
7.制作山楂梗的材質
8.制作水的材質
創建模型
1.使用NURBS球體制作山楂的模型，多復制出幾個，并調整位置，使地構圖合理。為了使畫面生動制作出水的模型。為了使效果更完整，添加一個桌面和墻壁，最后效果如下圖所示。
創建燈光

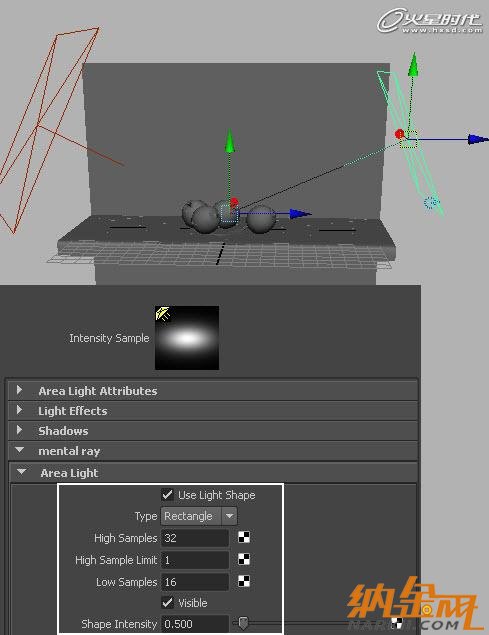

2.創建一盞面光源，調整其大小的位置，并設置參數，作為主光源，如下圖所示。
3.復制出一個面積源，調整其照射位置，并設置參數，將光線追蹤陰影關閉，作為輔助燈光，如下圖所示。
制作桌面與墻壁的材質

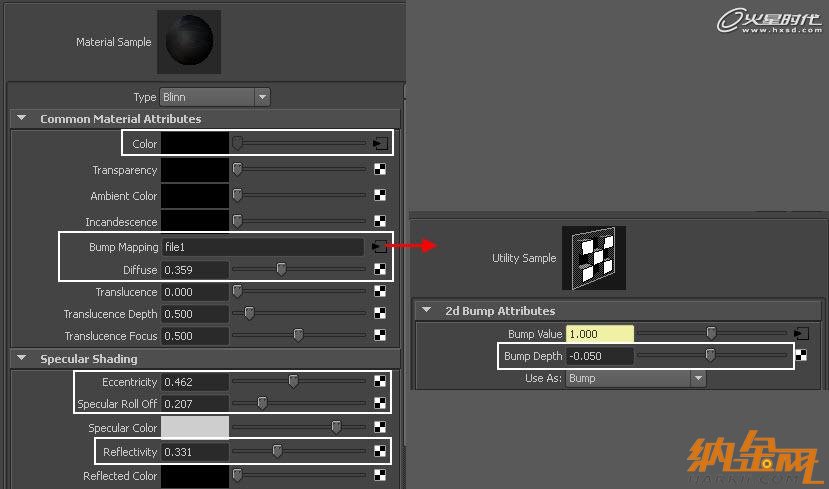

4.為桌面賦予一個Blinn材質球，并將一張素材貼圖添加到該Blinn材質球的Color（顏色）和Bump Mapping（凹凸貼圖）屬性上，并設置bump2d1的Bump Depth（凹凸深度）為-0.05，如下圖所示。
5.為背景墻面創建一個Lamber材質球，將一張素材貼圖添加到Lamber材質球的Color（顏色）屬性上，如下圖所示。
制作山楂表面的斑點

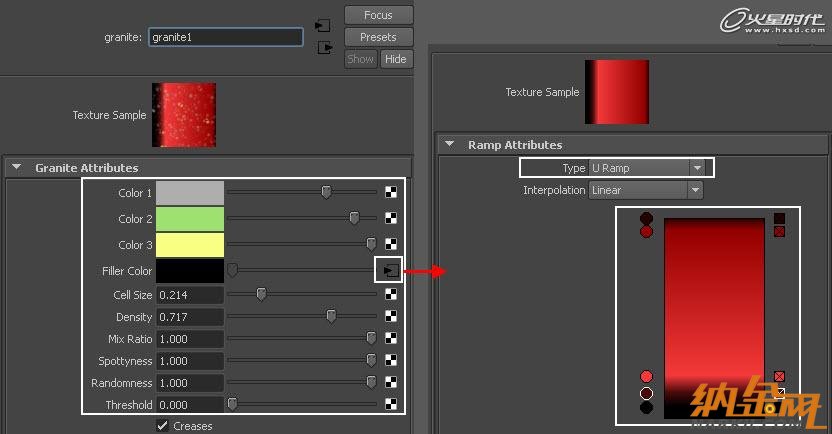

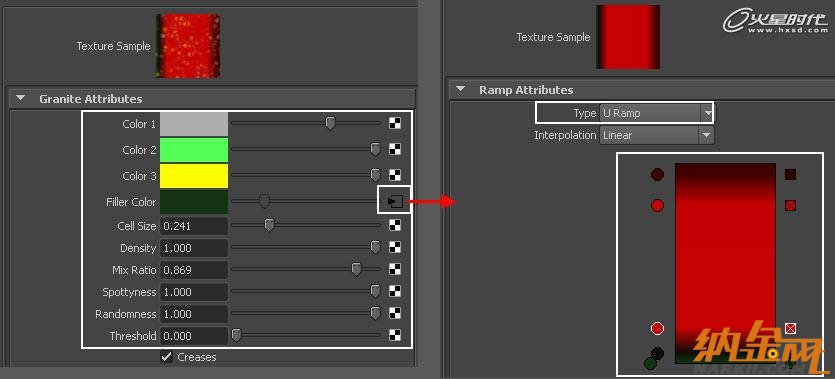

6.為山楂賦予一個Blinn材質球，在材質編輯器中創建一個Granite（花崗巖）3D紋理，作為斑點的基礎紋理，并設置其屬性值，為Filler Color（填充顏色）添加一個Ramp（漸變）節點，具體參數設置和漸變顏色設置，如下圖所示。
7.剛才制作的斑點顏色較淺，為了豐富山楂表面的斑點，再重復步驟6的操作，再次制作一組深色的斑點。具體參數設置和漸變顏色設置，如下圖所示。
8.創建一個Blend Colors（混合顏色），并將Granite1連接到Blend Colors1（混合顏色1）的 Color2（顏色2）上，Granite2連接到Blend Colors1（混合顏色1）的 Colors1（顏色1）上，將兩組斑點混合一下。重點是關于Blender（混合）屬性的設置，在這里是為其添加一個Ramp（漸變）節點（通過漸變來控制混合的方式），并在灰色顏色后面連接一個rock（巖石）紋理，具體參數設置和漸變顏色設置，如下圖所示。
制作山楂表面的霜狀材質
9.創建一個Snow（雪）紋理，將Blend Colors1（混合顏色1）連接到Snow1（雪1）紋理的Surface Color（曲面顏色）屬性上，并且在Snow1（雪1）紋理的Threshold（閾值）屬性上連接一個Volume Noise（體積噪波），具體參數設置，如下圖所示。

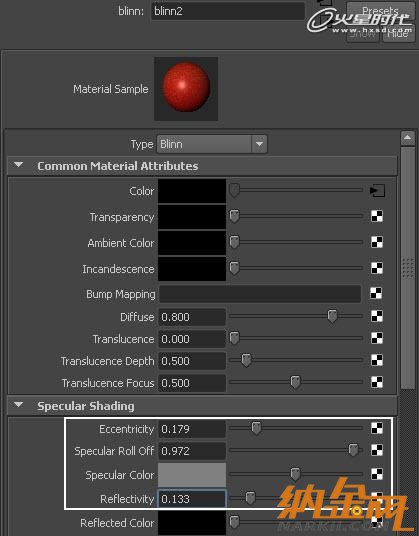

10.將Snow1（雪1）紋理，連接到Blinn2材質球的Color（顏色）屬性上，并設置高光屬性值，具體參數設置，如下圖所示。
制作山楂表面的凹凸效果

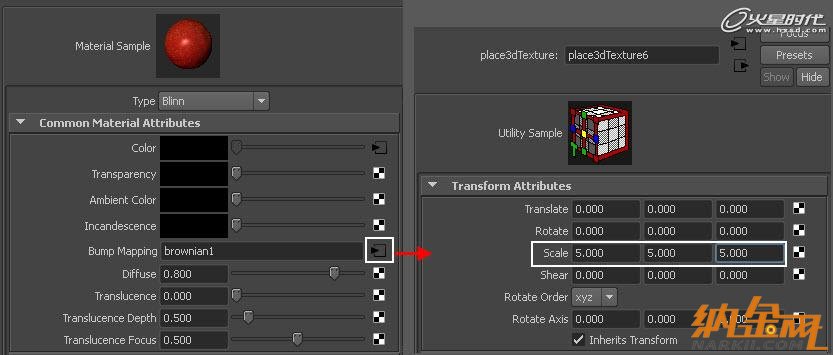

11.在Blinn2的Bump Mapping（凹凸貼圖）屬性上連接一個Brownian紋理，設置bump3d1的Bump Depth（凹凸深度）為0.5，并設Brownian紋理的place3dTexture6的Scale（縮放）值為（5,5,5），如下圖所示。Brownian紋理用來控制山楂表面整體的變形效果。
制作山楂斑點的凹凸效果
12.創建一個Volume Noise（體積噪波）紋理和Bump3d（3D凹凸）節點，將Volume Noise2（體積噪波2）紋理連接到Bump3d2（3D凹凸2）節點的Bump Value（凹凸值）屬性上，設置該凹凸節點的Bump Depth（凹凸深度）為0.01，并設Volume Noise2（體積噪波2）的place3dTexture7的Scale（縮放）值為（0.09,0.09,0.09），如下圖所示。

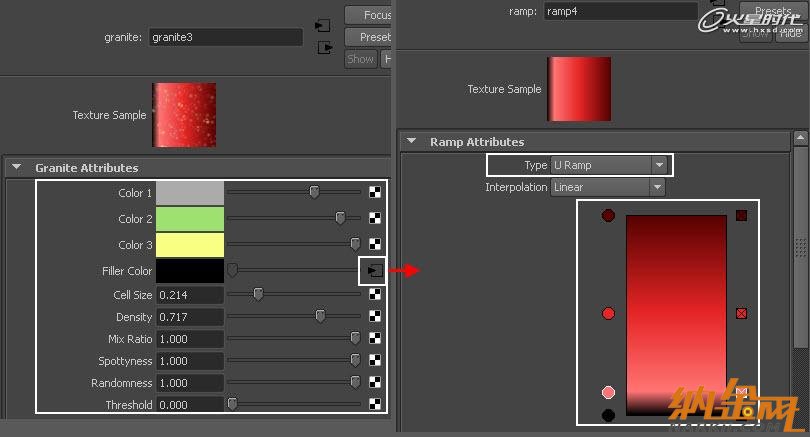

13.再次創建一個Bump3d（3D凹凸）節點和Granite（花崗巖）紋理，將Granite3（花崗巖3）連接到Bump3d3（3D凹凸3）節點的Bump Value（凹凸值）屬性上，設置該凹凸節點的Bump Depth（凹凸深度）為0.05。并設置Granite3（花崗巖3）的屬性值，為Filler Color（填充顏色）添加一個Ramp（漸變）節點，具體參數設置和漸變顏色設置，如下圖所示。

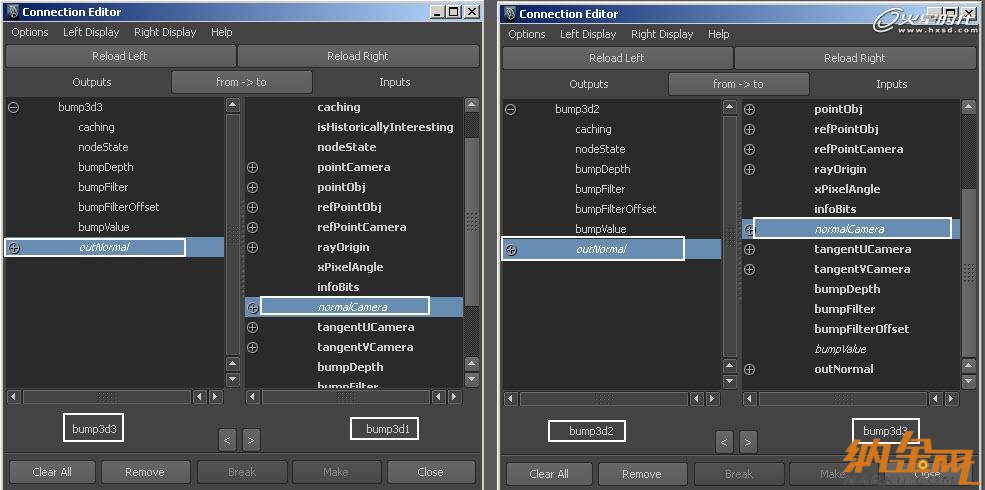

14.連接Bump3d1（3D凹凸1）、Bump3d2（3D凹凸2）和Bump3d3（3D凹凸3）節點，將Bump3d2（3D凹凸2）鼠標中鍵拖動到Bump3d3（3D凹凸3）節點上，在彈出的命令中選擇Other（其他），在彈出的關聯編輯器中，將Bump3d2（3D凹凸2）節點的outNormal（輸出法線）屬性與Bump3d3（3D凹凸3）的normalCamera（法線攝像機）屬性相連接，同樣的方法將Bump3d3（3D凹凸3）節點的outNormal（輸出法線）屬性與Bump3d1（3D凹凸1）的normalCamera（法線攝像機）屬性相連接，如下圖所示。
制作山楂梗的材質
15.創建一個Blinn材質球，設置Blinn3的屬性值，并為Color（顏色）屬性連接一個Ramp（漸變）節點，具體參數設置和漸變顏色設置，如下圖所示。
制作水的材質

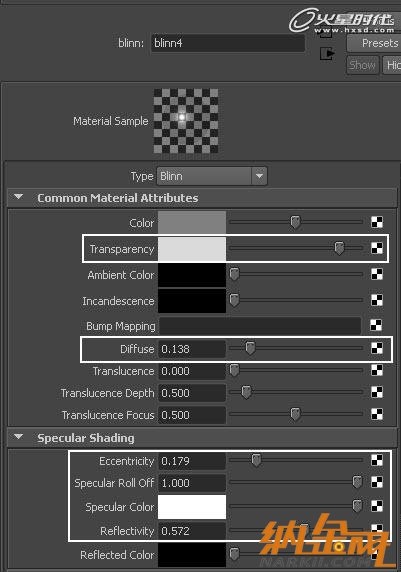

16.為水的模型創建一個Blinn材質球，并設置其屬性，具體參數如下圖所示。
17.使用Mentalray渲染器，將渲染質量設置為產品級，效果效果如下圖所示。
18.讀者可以根據自己的需要進行分成渲染，這里筆者通過Maya的分層渲染將山楂與水進行分開渲染，并在PS軟件中進行調節，最終效果如下圖所示。
-
